EL PROYECTO

CEO Mr. Mário Martins
Natureza Limpa Technology Promoter
Unaí, Minas Gerais
Brazil
Carbón antes del Briquetado

Como en la mayoría de las entidades “waste-to-energy” en funcionamiento en las naciones desarrolladas, la usina modular de la TJMC extrae energía limpia de la basura por carbonización de la materia orgánica y alimentación de un ciclo termoeléctrico clásico. Por lo tanto, se genera electricidad con eliminación del relleno sanitario, como sucede igualmente en las instalaciones homólogas de las naciones industrializadas, pero con una técnica simple que contribuye enormemente para la eficiencia funcional y ahorro de gastos en el proceso.

OBJETIVO

Minuciosos estudios comparativos demuestran la inoperancia financiera de las soluciones hasta hoy implementadas en el ámbito internacional. Aunque sean, de hecho, tecnológicamente atractivas, las fórmulas de gasificación e incineración realizadas en los mercados del Primer Mundo implican inversiones de capital, gastos operacionales y costos de dependencia que no soportan los paises en desarrollo.

Resultados iguales, o por qué no decir, superiores en el ámbito socio ambiental – además del carácter 100% regional de la iniciativa – nos llevan a analizar las oportunidades en cuanto a aspectos económicos y elegir sin dudar el modelo Naturaleza Limpia desarrollado por la TJMC Emprendimientos.

Como en la mayoría de las entidades “waste-to-energy” en funcionamiento en las naciones desarrolladas, la usina modular de la TJMC extrae una fuente energética de la basura con la eliminación del relleno, pero con sencillez técnica que mucho contribuye para la eficiencia funcional y contención de gastos en el proceso.

En pocas palabras, el proceso tecnológico Naturaleza Limpia carboniza la materia orgánica por pirólisis con subsecuente producción de combustible briquetado de alto valor calorífico.

No hay incineración de la basura, sino una descomposición en un ambiente sin oxígeno a temperaturas de carbonización. Un punto importante es que- sumado a la purificación de las emanaciones gaseosas por destilación y filtraje de última generación – resulta en niveles prácticamente indetectables de contaminación atmosférica…

COMPONENTES DEL PROYECTO Y FASES OPERACIONALES

La solución propuesta se refiere genéricamente al concepto de tratamiento térmico con recuperación energética por producción de Combustible Derivado de Residuos.

La exaltación de la sofisticación es una postura común en el mundo moderno, pero el modelo Naturaleza Limpia cree en la sencillez y descarta conscientemente todo lo que puede complicar el proceso y se estructura en la simple cadena siguiente.

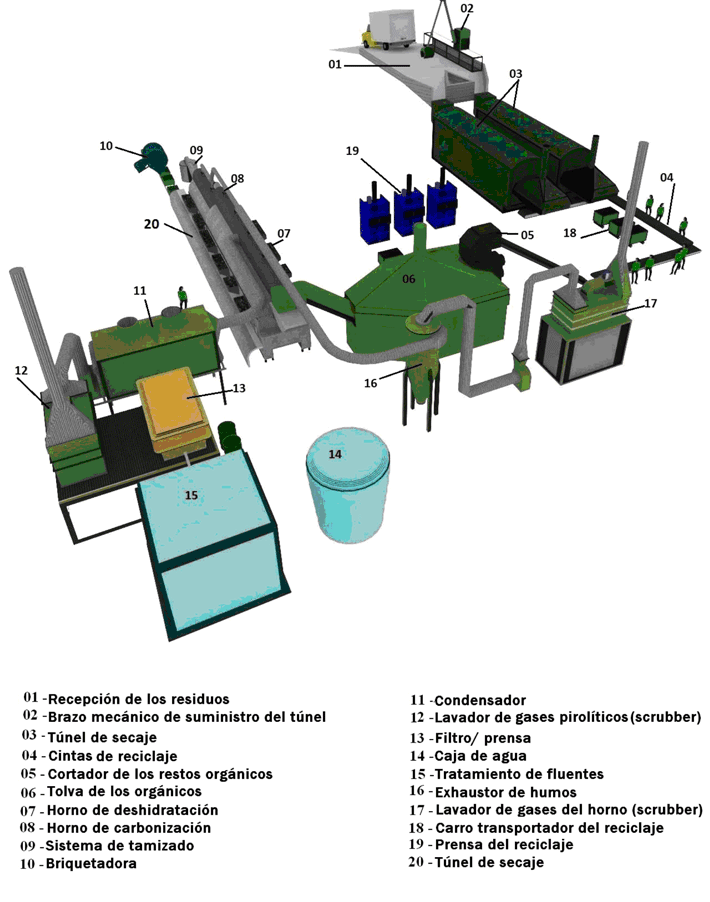

LAYOUT

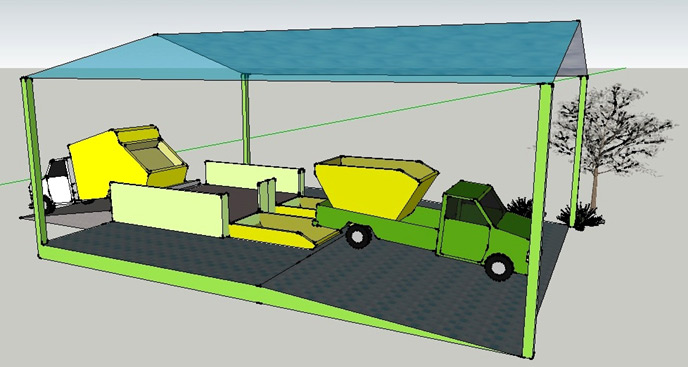

RECEPCIÓN DEL RSU
Área techada con balanza electrónica con cámara para descarga de los camiones de transporte con colector del lixiviado.

BRAZO MECÁNICO DE ABASTECIMIENTO DE LOS TÚNELES DE SECADO
Distribuye el RSU en los túneles de secado.

TÚNELES DE SECAJE
Temperatura promedio de 120°C mantenida con carbón vegetal; elimina la humedad del RSU, colabora para la salubridad y eficiencia del manejo del selección de los reciclables; 5 toneladas/ hora.

CINTA DE RECICLAJE
Espacio para selección de materiales reciclables con movimiento continuo y flujo de 5 toneladas/hora.

CORTADOR DE RESTOS ORGÁNICOS
Através de cuchillas cilíndricas deja todo el resto orgánico con una granulometría de aproximadamente 1″, facilitando el proceso de pirólisis.

TOLVA DE LOS ORGÁNICOS
Almacena y alimenta, a través de la cinta transportadora, el horno de pirólisis.

HORNO PRIMARIO
Con horno a carbón vegetal, alcanza temperaturas de 400°C, realiza el proceso de deshidratación y evaporación de los gases iniciando la desfragmentación de la masa orgánica.

HORNO SECUNDARIO
Concluye la desfragmentación de la masa orgánica y la transforma en polvo de carbón inerte.

SISTEMA DE TAMIZADO
Selecciona a través de tamices los granos finos para briquetado y los más grandes para la selección y posterior tolva.

BRIQUETADORA
Con un proceso continuo y capacidad de 1,5 toneladas/hora, transforma los finos de carbón, añadiendo aglutinante y líquido, en briquetas de carbón vegetal.

CONDENSADOR
Recibe los gases en forma de vapor de los hornos primarios y secundarios pasándolos del estado gaseoso al líquido.

LAVADOR DE LOS GASES
Los gases que pasaron por el condensador y no fueron condensados son encaminados al lavador que retiene las partículas de toxinas liberando aire puro.

FILTRO PRENSA
Filtra los gases condensados reteniendo todos los materiales grasos para subproductos liberando solamente los líquidos.

CAJA DE AGUA
Alimenta el sistema de refrigeración de los condensadores y los lavadores de gases.

TRATAMIENTO DE EFLUENTES
El agua proveniente del lavador de gases y de los condensadores será tratada por sistema físico–químico, por hiperventilación a través de micro burbujas de aire y separación del limo por flotación.

EXHAUSTOR DE HUMOS
Equipamiento con extracción que retiene las cenizas generadas por la quema del combustible de los hornos.

LAVADOR DE GASES DEL HORNO
Los gases que pasaron pelo el exhaustor son encaminados al lavador que retiene las partículas de la toxina liberando aire puro.

CARROS TRANSPORTADORES DE RECICLABLES
Realizan la logística de los materiales reciclables entre la cinta y las prensas de fardo.

PRENSA DE RECICLABLES
Después de debidamente seleccionados, los materiales son prensados para embalaje y posterior comercialización.

TÚNEL DE SECAJE
Los carros transportadores reciben a las briquetas después del briqueteado y los llevan al túnel con temperatura de hasta 130° C extrayéndoles la humedad.

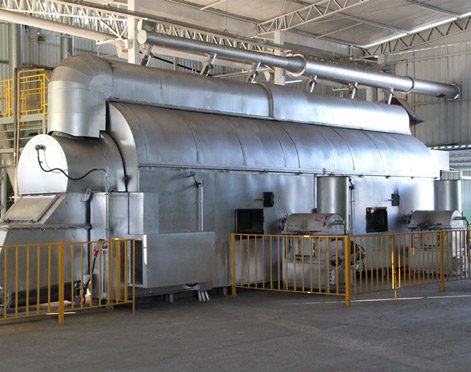

REACTOR PIROLÍTICO

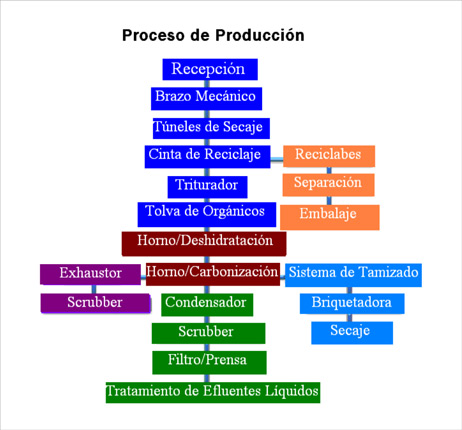

PROCESO DE PRODUCCIÓN

La recepción de los camiones se hace en la entrada, donde se pesan los vehículos, se identifican y se inspecciona la carga. Los residuos son encaminados para descarga subsecuente en la tolva de recepción donde la basura sigue hacia el triturador de cinta transportadora que funciona como línea de selección manual con clasificadores posicionados en su trayecto.

Los camiones colectores después de la descarga son llevados hasta la balanza de salida para otro pesaje -sin la carga- antes de que vuelvan a la colecta.

La selección manual elimina el material inorgánico que vuelve a la cadena productiva a través del reciclaje.

Los materiales inertes y desechos también son eliminados por separadores balísticos.

El material reciclable colectado en la cinta de recolección se deposita en contenedores específicos para vidrios y metales.

El producto orgánico de los Residuos Sólidos Urbanos sigue para el triturador para ser transportado por la cinta hasta el reactor pirolítico para realizar la carbonización.

Los efluentes líquidos percolados durante la descarga se almacenan en tanques impermeables situados en la base de la tolva de recepción para posterior purificación y devolución a la naturaleza o venta.

El tanque del reactor pirolítico se mantiene a una temperatura de 400º por elevación de la temperatura de la parte inferior de la estructura metálica.

El proceso de aumento de temperatura del tanque pirolítico antes mencionado utiliza una fracción de 30% del carbón generado en el propio proceso de pirólisis.

El tanque del reactor constituye un ambiente de baja densidad de oxígeno.

Los efluentes gaseosos provenientes del proceso de pirólisis son canalizados vía ductos extractores hasta un condensador para transformación en H2O y productos grasos.

El agua purificada es devuelve a la naturaleza y los materiales grasos se destinan al mercado.

Se retira del tanque el carbón resultante de la pirólisis y se lo transporta por una cinta transportadora por medio de ductos herméticamente sellados para la homogenización y adición de aglutinantes en el homogeneizador.

El material resultante de la homogenización se transporta por cintas transportadoras a través de ductos herméticamente sellados hasta la briquetadora para compactación.

El Combustible Derivado de los Residuos resultante del briquetado pasa por cuarentena de enfriamiento.

TIPOLOGÍA DE LOS RESIDUOS TRATADOS ( POR SU ORIGEN)

RSU DE ORIGEN DOMICILIAR
Provienen de actividades desarrolladas en inmuebles residenciales que no ofrezcan riesgo particular a la saludad ni al medio ambiente.

RSU DE ORIGEN COMERCIAL
Provienen de las actividades realizadas en establecimientos comerciales, oficinas prestadoras de servicios y otros de actividad semejante que no ofrezcan riesgo particular a la salud ni al medio ambiente.

RSU DE PARQUES Y ESPACIOS PÚBLICOS
Papeles, vidrios y latas provenientes de la colecta de la limpieza municipal y de espacios públicos.

RSU DE FERIAS LIBRES Y MERCADOS
Sobras de productos vegetales colectados por los equipos de limpieza de ferias al aire libre.

RSU DE CORTE DE LOS ÁRBOLES Y JARDINES
Provienen de los equipos de conservación de las áreas verdes municipales.
Plásticos, papeles, gomas, animales muertos de pequeño porte, aceites de cocina usados o de motores pueden técnicamente integrar a la masa pirolizada.

ASPECTOS AMBIENTALES

Desarrollado por TJMC Emprendimientos, la tecnología en funcionamiento busca reducir los efectos contaminantes en cada fase para producir un saldo ambiental general positivo.

La reducción de la presión sonora y de efluentes atmosféricos o líquidos es prioridad que permea en el diseño industrial y en el layout de cada etapa de la cadena de producción, mientras que el reciclaje es el principio absoluto en el tratamiento de las cenizas, aceites, materiales de origen mineral, vidrio y chatarra metálica.

Luego, el control de ruidos cuenta con una constante manutención/ajuste de máquinas, aislamiento de fuentes sonoras, protectores auriculares y vigilancia del tiempo de exposición.

Un sofisticado sistema de tratamiento y purificación de aire, por otro lado, elimina casi por completo los hedores generados por la descomposición natural de los residuos orgánicos, mientras una caja de retención impermeabilizada recibe los efluentes líquidos para posterior bombeado hasta una serpentina en el horno, evaporación condensación y colecta segregada de líquidos y materiales grasos, respectivamente tratados para la devolución a la naturaleza en la forma de H2O y distribución en el mercado.

Por lo tanto, no hay contacto del lixiviado con el suelo o mal olor en la estación y alrededores y no sobran ni siquiera residuos, porque el alquitrán, el vidrio, el fierro, las cenizas, la lignina o el agua ácida tienen un destino comercial en la construcción civil y otros ramos de la industria.

Tampoco hay residuos, ya que las cenizas (3% de la masa inicial de los residuos) se aprovechan in loco en la producción de agregados de cemento.

Las medidas mitigadoras y compensatorias se complementan oportunamente con el plantío de una cortina de árboles, impermeabilización del área de trabajo y construcción de canaleta para drenaje de las aguas pluviales.

Vale resaltar la generación de energía limpia que, por ella misma, justifica la señal + incontestable del balance.

ASPECTOS CLIMATOLÓGICOS

Por aceptar la tesis de una relación de causalidad entre las actividades antrópicas y el calentamiento global, el modelo Naturaleza Limpia contribuye duplamente para la reducción de los Gases del Efecto Estufa y se califica en doble para la obtención de créditos de carbono junto a las instancias de Kyoto.

A través de la eliminación del relleno sanitario, elimina las emisiones del metano asociadas a la descomposición de la materia orgánica, atacando de así una fuente poderosa de aumento de la temperatura atmosférica. Inclusive produce energía limpia por uso de combustible que nada añade al balance general del dióxido de carbono, ya que los volúmenes liberados en la quema son estrictamente iguales a las cantidades previamente removidas por fotosíntesis en la producción de masa orgánica ahora carbonizada.

El resultado es una clara disminución general de CH4, sin aumento directo… y hasta una reducción de los valores de CO2 al final del circuito, porque el proyecto sustituye gas o petróleo, por una energía limpia generada a partir de un combustible climatológicamente neutro.

SUSTENTABILIDAD

El modelo tiene un consumo mínimo de agua y, luego, impacto hídrico virtualmente nulo.

Encerrando las operaciones, las cenizas – con volumen de aproximadamente 3 % de la materia prima inicial – se aprovechan in loco en la producción de agregados de cemento.

Para evitar cualquiera contaminación freática, se recuperan los efluentes líquidos en un tanque impermeable en la base de la tolva de recepción para posterior purificación y devolución a la naturaleza o venta en el mercado.

Buscando mejorar el medio ambiente, el modelo comporta una selección del material reciclable y una eliminación del relleno sanitario.

Buscando mejorar el sistema económico, el modelo permite transformar la basura en producto con valor de mercado.

PERSPECTIVA GENERAL

Con el objetivo de maximizar los beneficios para la salud pública, el modelo opta por el tratamiento térmico.

Con el objetivo de minimizar la contaminación del aire, el modelo escoge la pirólisis en contraposición a las tecnologías de incineración.

Con el objetivo de maximizar los beneficios económicos, el modelo permite la recuperación energética por producción de carbón.

Con el objetivo de maximizar la eficiencia energética, el modelo permite el aumento de poder calórico por producción de Combustible Derivado de Residuos (CDR).

Con el objetivo de de minimizar el impacto climatológico, el modelo elimina la producción de metano e induce la economía de combustibles fósiles.

Con el objetivo de de minimizar el impacto comunitario, el modelo permite sistemas paliativos de presión sonora, hedores y efluentes líquidos o gaseosos con reconocida eficacia.

Con el objetivo de de minimizar el impacto olfativo, el modelo permite maquinarias reductoras de hedores.

Con el objetivo de de minimizar el impacto atmosférico, el modelo permite maquinarias reductoras de efluentes gaseosos.

Con el objetivo de minimizar el impacto freático, el modelo permite un sistema reductor de efluentes líquidos.

Con el objetivo de de minimizar el impacto acústico, el modelo permite maquinarias reductores de presión sonora.

Con el objetivo de de minimizar los riesgos a la salud ocupacional y pública, el modelo se basa en el procesamiento continuo de residuos sin almacenamiento.

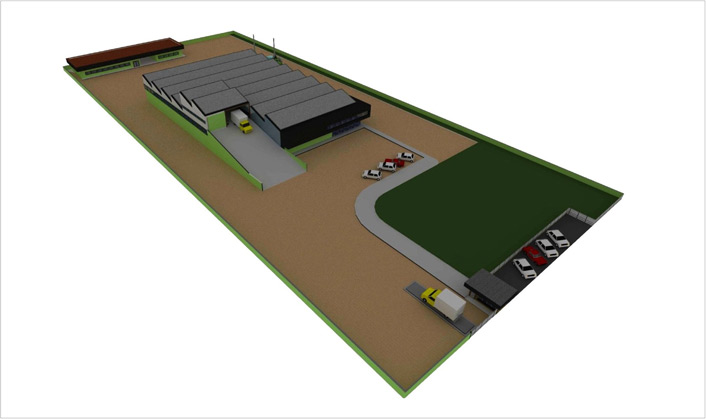

Con el objetivo de de minimizar el impacto urbanístico, el modelo es compacto y cabe en una zona industrial o espacios semejantes.

LOGÍSTICA REVERSA

Respondiendo al las exigencias modernas de producción y consumo, el modelo Naturaleza Limpia cuenta con un eficiente sistema de separación de los residuos eléctricos/electrónicos para re-utilización en el ciclo de producción.

GESTIÓN CONSORCIADA

El concepto modular Naturaleza Limpia no solamente se adapta com perfección a qualquier aglomeración urbana y volume de resíduos como también permite alcanzar localidades menores por redes de Estaciones de Transbordo y transporte para tratamiento centralizado.
